لیزر Q-switched غیرفعال در مقابل. لیزر فعال Q-switched

مقدمه

لیزرهای سوئیچ کیو در تولید پالس های پرانرژی و کوتاه برای بسیاری از صنایع حیاتی هستند. اما انتخاب بین لیزرهای Q-switched غیرفعال و فعال می تواند چالش برانگیز باشد. هر نوع بر عملکرد، هزینه و تناسب متفاوت تأثیر می گذارد. در این مقاله، تفاوت‌های کلیدی، مزایا و کاربردهای ایده‌آل برای هر دو نوع را بررسی می‌کنیم و به شما کمک می‌کند لیزر Q-switched مناسب را برای نیازهای خود انتخاب کنید.

آشنایی با لیزرهای Q-Switched

Q-Switching چیست؟

کیو سوئیچینگ تکنیکی است که در لیزرها برای تولید پالس های پرانرژی با افزایش موقت تلفات حفره استفاده می شود که از رخ دادن لیزر جلوگیری می کند. در این دوره انرژی در محیط بهره لیزر جمع می شود. هنگامی که تلفات کاهش می یابد، انرژی انباشته شده به سرعت به عنوان یک پالس قدرتمند آزاد می شود. این فرآیند منجر به یک انفجار کوتاه و با شدت بالا می شود.

سوئیچینگ Q با استفاده از دو روش اصلی قابل دستیابی است: فعال و غیرفعال. هر دو روش آزاد شدن انرژی ذخیره شده را کنترل می کنند، اما در نحوه تنظیم تلفات حفره و مدیریت ویژگی های پالس متفاوت هستند.

Q-Switching چگونه کار می کند؟

در هر دو سوئیچینگ غیرفعال و فعال، انرژی در ابتدا در محیط بهره لیزر ذخیره می شود. این انرژی تا زمانی که به یک آستانه می رسد جمع می شود. در این مرحله، سوئیچ Q فعال می شود - یا با مدولاسیون خارجی در سوئیچینگ Q فعال یا با جذب اشباع پذیر در سوئیچینگ غیرفعال Q. لیزر اجازه دارد انرژی خود را به صورت انفجاری آزاد کند و در نتیجه یک پالس با انرژی بالا و کوتاه مدت ایجاد کند.

تفاوت اصلی بین این دو روش در چگونگی و زمان آزاد شدن انرژی نهفته است. سوئیچینگ فعال Q کنترل دقیقی را بر روی زمان بندی پالس ارائه می دهد، در حالی که سوئیچینگ غیرفعال Q معمولاً منجر به آزادسازی خودکار و کنترل شده کمتر انرژی می شود.

تفاوت های کلیدی بین لیزرهای Q-Switched غیرفعال و فعال

بررسی اجمالی فناوری Q-Switching فعال

سوئیچینگ فعال Q به مکانیسم های خارجی مانند مدولاتورهای آکوستو-اپتیک یا الکترواپتیک متکی است. این دستگاه ها به سرعت تلفات حفره لیزر را برای کنترل زمان پالس تنظیم می کنند. هنگامی که مدولاتور فعال می شود، تلفات حفره زیاد است و از لیزر جلوگیری می کند. هنگامی که مدولاتور خاموش می شود، تلفات حفره کاهش می یابد و به لیزر اجازه می دهد انرژی ذخیره شده را به عنوان یک پالس با شدت بالا آزاد کند.

این روش امکان کنترل دقیق بر زمان‌بندی پالس را فراهم می‌کند و آن را برای کاربردهایی که نیاز به همگام‌سازی بالا دارند، مانند طیف‌سنجی شکست ناشی از لیزر (LIBS) یا ماشین‌کاری لیزری دقیق، مناسب می‌سازد.

بررسی اجمالی فناوری Q-Switching غیرفعال

در سوئیچینگ غیرفعال Q، آزاد شدن انرژی توسط جاذب های قابل اشباع کنترل می شود، موادی که فوتون ها را جذب می کنند تا زمانی که سطح انرژی آنها اشباع شود. هنگامی که جاذب شفاف شد، انرژی ذخیره شده در محیط بهره لیزر در یک پالس آزاد می شود. این روش نیازی به الکترونیک خارجی یا سیستم‌های کنترل پیچیده ندارد، بنابراین سوئیچ Q غیرفعال ساده‌تر و مقرون به صرفه‌تر می‌شود.

سوئیچینگ غیرفعال Q اغلب در برنامه هایی استفاده می شود که اندازه جمع و جور و سادگی بسیار مهمتر از کنترل دقیق پالس است.

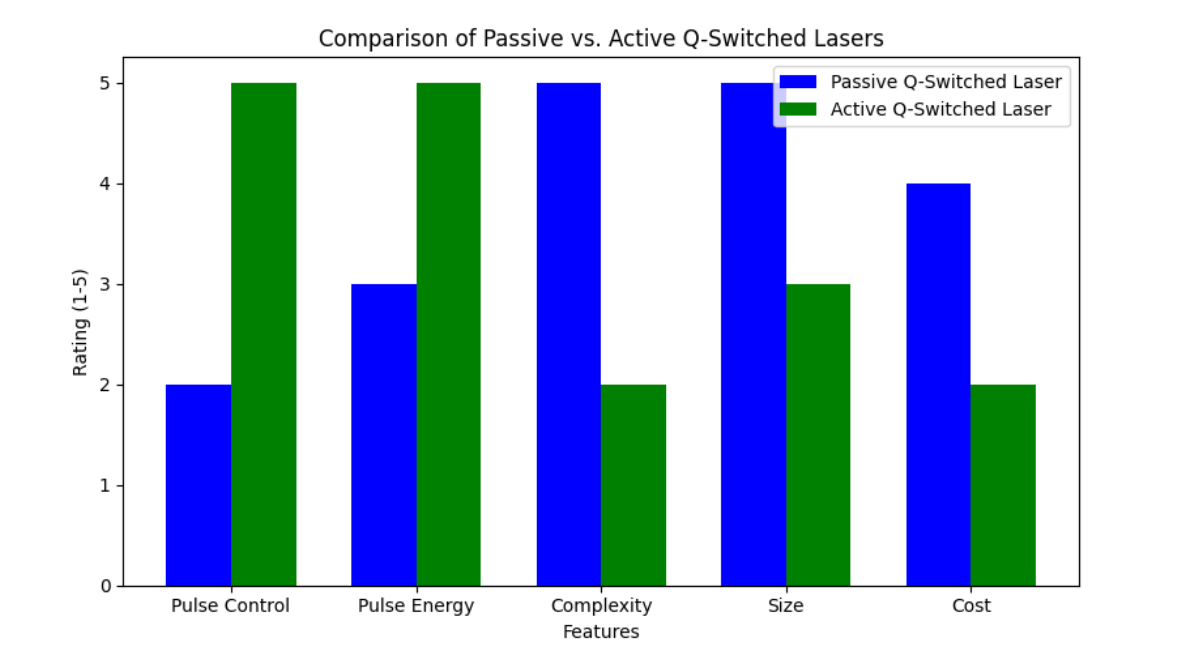

نشان	لیزر غیرفعال Q-Switched	لیزر فعال Q-Switched
کنترل نبض	کنترل محدود	کنترل دقیق
انرژی پالس	انرژی کمتر	انرژی بالاتر
پیچیدگی	ساده، بدون وسایل الکترونیکی خارجی	نیاز به الکترونیک خارجی دارد
اندازه	فشرده	بزرگتر
هزینه	مقرون به صرفه تر	گران تر
برنامه های کاربردی	دستگاه های قابل حمل، کارهای ساده	وظایف با دقت بالا، کاربردهای صنعتی

مقایسه کنترل پالس و انرژی

انرژی پالس و زمان بندی در لیزرهای فعال Q-Switched

لیزرهای اکتیو سوئیچ Q انرژی پالس بالاتری را به دلیل کنترل دقیق آنها بر زمان‌بندی پالس و توانایی معکوس کردن کامل جمعیت محیط بهره قبل از رهاسازی انرژی فراهم می‌کنند. این منجر به پالس‌های پرقدرت می‌شود که برای کاربردهایی مانند پردازش مواد، درمان‌های پزشکی و طیف‌سنجی با دقت بالا ضروری هستند.

سوئیچینگ فعال Q همچنین توانایی کنترل مدت زمان پالس و نرخ های تکرار را ارائه می دهد که آن را برای برنامه هایی که نیاز به همگام سازی با دستگاه ها یا سیستم های خارجی دارند ایده آل می کند.

انرژی پالس و زمان بندی در لیزرهای غیر فعال Q-Switched

سوئیچینگ غیرفعال Q معمولاً منجر به انرژی پالس کمتری در مقایسه با سوئیچینگ Q فعال می شود. این به این دلیل است که به محض شفاف شدن جاذب، انرژی آزاد می شود، حتی اگر وارونگی جمعیت به طور کامل کامل نباشد. در حالی که برخی از سیستم‌های سوئیچینگ غیرفعال Q می‌توانند به پالس‌های سطح میلی‌ژول دست یابند، آزادسازی انرژی کمتر کنترل می‌شود.

با این حال، سوئیچینگ غیرفعال Q سادگی را ارائه می دهد و برای برنامه هایی مناسب است که انرژی پالس دقیق و زمان بندی آنچنان مهم نیست. این سیستم ها اغلب در دستگاه های فشرده و حساس به هزینه استفاده می شوند.

قابلیت های همگام سازی و راه اندازی

سوئیچینگ فعال Q در برنامه هایی که نیاز به همگام سازی و زمان بندی دقیق دارند برتر است. به عنوان مثال، هنگام ادغام یک سیستم لیزری با دستگاه‌های خارجی مانند طیف‌سنج‌ها یا مکانیسم‌های اسکن، سوئیچینگ فعال Q تضمین می‌کند که پالس‌ها دقیقاً در لحظه مناسب ارسال می‌شوند.

در مقابل، سوئیچینگ غیرفعال Q فاقد توانایی همگام سازی پالس ها با سیستم های خارجی است. زمان‌بندی پالس با شفاف شدن جاذب قابل اشباع تعیین می‌شود که می‌تواند منجر به تغییرپذیری پالس به پالس یا لرزش شود.

ملاحظات هزینه و اندازه

مقرون به صرفه بودن لیزرهای غیر فعال Q-Switched

یکی از مهمترین مزایای لیزرهای غیرفعال سوئیچ کیو مقرون به صرفه بودن آنهاست. این لیزرها به قطعات کمتری نیاز دارند و برای کنترل پالس به قطعات الکترونیکی خارجی متکی نیستند، که هم پیچیدگی کلی و هم هزینه را کاهش می‌دهد. در نتیجه، سوئیچینگ غیرفعال Q برای برنامه‌هایی که محدودیت‌های بودجه مهم هستند، مانند سیستم‌های لیزری قابل حمل یا سطح ورودی، ایده‌آل است.

هزینه و اندازه لیزرهای فعال Q-Switched

سیستم های سوئیچینگ فعال Q عموماً گران تر از سیستم های غیرفعال هستند. این به دلیل نیاز به قطعات اضافی مانند مدولاتورهای آکوستو-اپتیک یا الکترواپتیک و همچنین تجهیزات الکترونیکی درایو و منابع تغذیه لازم است. علاوه بر این، سوئیچ‌های Q فعال بزرگ‌تر هستند و برای برنامه‌هایی با محدودیت‌های فضایی سخت مناسب نیستند.

با این حال، هزینه بالاتر سوئیچینگ Q فعال همراه با دقت و انعطاف پذیری بیشتر است که برای کاربردهای با کارایی بالا حیاتی است.

کاربردهای ایده آل برای لیزرهای سوئیچ کیو غیرفعال و فعال

برنامه های کاربردی برای لیزرهای فعال Q-Switched

لیزرهای اکتیو سوئیچ کیو برای کاربردهای پرانرژی که نیاز به دقت و هماهنگی دارند، بهترین گزینه هستند. توانایی آنها در کنترل زمان و انرژی پالس آنها را برای کاربردهای زیر ایده آل می کند:

● طیف‌سنجی شکست ناشی از لیزر (LIBS): این تکنیک به زمان‌بندی دقیق پالس برای دستیابی به تجزیه و تحلیل دقیق مواد، اغلب در کاربردهای بلادرنگ، نیاز دارد. سوئیچینگ فعال Q تضمین می کند که هر پالس دقیقاً در زمان مورد نیاز برای نتایج بهینه ارسال می شود.

● ماشینکاری لیزری سینماتیک: در فرآیندهایی مانند برش یا حکاکی لیزری، هماهنگ سازی کلیدی است. سوئیچینگ فعال Q امکان کنترل دقیق فواصل پالس را فراهم می کند و کیفیت و دقت ثابت را هنگام پردازش مواد مختلف تضمین می کند.

● درمان های پزشکی: کاربردهای پزشکی مانند برداشتن خالکوبی، لایه برداری مجدد پوست و جراحی چشم برای ایمنی و اثربخشی به پالس های کنترل شده تکیه می کنند. سوئیچینگ فعال Q لیزرها را قادر می‌سازد تا پالس‌ها را در فواصل زمانی دقیق ارسال کنند که برای ایمنی بیمار و نتایج موفقیت‌آمیز درمان بسیار مهم است.

سوئیچینگ فعال Q تضمین می کند که پالس ها در فواصل زمانی خاص تحویل داده می شوند و برای کارهایی که نیاز به همگام سازی دقیق و دقت بالا دارند ضروری است.

برنامه های کاربردی برای لیزرهای غیر فعال Q-Switched

لیزرهای منفعل Q-switched یک انتخاب عالی برای کاربردهایی هستند که سادگی، فشرده بودن و مقرون به صرفه بودن را بر کنترل دقیق اولویت می دهند. این لیزرها معمولاً در موارد زیر استفاده می شوند:

● لیزرهای قابل حمل و دستی: در صنایعی مانند روش های دندانپزشکی یا پوست، سوئیچینگ غیرفعال Q راه حلی مقرون به صرفه تر و فشرده تر برای دستگاه های دستی ارائه می دهد. این لیزرها برای سهولت استفاده و تحرک طراحی شده اند و برای پزشکان در این زمینه ایده آل هستند.

● لیزرهای ریزتراشه: این لیزرها اغلب در سیستم‌های فشرده استفاده می‌شوند که در آن فضا در بالاترین حد است و هزینه آن یک عامل حیاتی است. سوئیچینگ غیرفعال Q یک راه حل ساده و قابل اعتماد برای این برنامه ها ارائه می دهد که عملکرد موثری را در دستگاه های کوچک و یکپارچه ارائه می دهد.

● Basic Material Ablation: برای کارهای ساده‌تر مانند حذف یا علامت‌گذاری مواد اولیه، لیزرهای غیرفعال Q-switched یک راه‌حل کارآمد و ساده ارائه می‌کنند. اگرچه ممکن است سطح کنترل پالس مشابه سیستم‌های فعال را ارائه ندهند، اما برای کاربردهایی که دقت بالایی لازم نیست مناسب هستند.

سوئیچینگ غیرفعال Q به ویژه زمانی مفید است که به یک راه حل ساده، قابل اعتماد و مقرون به صرفه نیاز باشد، بدون پیچیدگی کنترل دقیق پالس.

نوع برنامه	لیزر غیرفعال Q-Switched	لیزر فعال Q-Switched
پردازش مواد	فرسایش مواد اولیه	ماشینکاری لیزری، برش
درمان های پزشکی	روش های دندانپزشکی، درمان های پوستی	برداشتن خالکوبی، جراحی چشم، بازسازی پوست
قابل حمل بودن	لیزرهای دستی، میکروچیپ	به طور معمول بزرگتر و کمتر قابل حمل است
دقت	دقیق تر	دقت بالا، وظایف هماهنگ

پایان

انتخاب بین لیزرهای Q-switched غیرفعال و فعال به نیازهای کاربردی شما بستگی دارد. سوئیچینگ فعال Q زمان‌بندی دقیق پالس و انرژی بالاتر را ارائه می‌دهد که برای کارهای با دقت بالا عالی است. با این حال، با هزینه های بالاتر و اندازه بزرگتر همراه است. از سوی دیگر، سوئیچینگ غیرفعال Q یک راه حل فشرده و مقرون به صرفه برای برنامه هایی است که نیازی به کنترل دقیق پالس ندارند. برای انرژی و دقت بالا، لیزر فعال Q-switched ایده آل است. برای راه‌اندازی‌های مقرون‌به‌صرفه و فشرده، سوئیچینگ غیرفعال Q یک گزینه قابل اعتماد ارائه می‌کند. فناوری پزشکی شانگهای آپولو سیستم های لیزری پیشرفته ای را ارائه می دهد که نیازهای مختلف را برآورده می کند و راه حل های مقرون به صرفه ای را بدون به خطر انداختن عملکرد ارائه می دهد.

پرسش

س: تفاوت بین لیزر Q-switched غیرفعال و فعال چیست؟

A: لیزر سوئیچ کیو از روش‌های غیرفعال یا فعال برای تولید پالس‌های پرانرژی استفاده می‌کند. سوئیچینگ فعال Q از دستگاه های خارجی برای کنترل دقیق پالس استفاده می کند، در حالی که سوئیچینگ غیرفعال Q برای راه حلی ساده تر و مقرون به صرفه به جذب کننده های قابل اشباع متکی است.

س: لیزر Q-switched غیرفعال چگونه کار می کند؟

پاسخ: لیزر غیرفعال سوئیچ کیو از موادی استفاده می کند که فوتون ها را تا زمانی که اشباع شود جذب می کند. پس از اشباع، جاذب شفاف می شود و به انرژی ذخیره شده اجازه می دهد تا به صورت یک پالس آزاد شود.

س: لیزرهای Q-switched کدامیک مقرون به صرفه تر است، غیرفعال یا فعال؟

پاسخ: لیزرهای غیر فعال Q-switched به دلیل طراحی ساده تر و عدم وجود وسایل الکترونیکی خارجی، عموما مقرون به صرفه تر هستند. آنها برای برنامه های کاربردی با بودجه ایده آل هستند.

س: چه زمانی باید از لیزر فعال Q-switched استفاده کنم؟

پاسخ: یک لیزر فعال با سوئیچ Q زمانی ایده آل است که زمان بندی دقیق پالس و انرژی بالاتر مورد نیاز است، مانند کاربردهای با دقت بالا مانند ماشینکاری لیزر یا درمان های پزشکی.

س: آیا می توان از لیزرهای سوئیچ کیو غیرفعال برای کاربردهای با انرژی بالا استفاده کرد؟

پاسخ: در حالی که لیزرهای غیرفعال سوئیچ کیو می توانند پالس های پرانرژی را ارائه دهند، معمولاً نسبت به سیستم های فعال قدرت کمتری دارند. آنها برای کاربردهایی که سادگی و اندازه جمع و جور در اولویت هستند مناسب هستند.

س: مزایای اصلی لیزرهای فعال Q-switched چیست؟

پاسخ: لیزرهای فعال Q-switched کنترل بیشتری بر زمان‌بندی پالس، انرژی پالس بالاتر و قابلیت‌های همگام‌سازی ارائه می‌دهند، و آنها را برای کارهایی که نیاز به دقت و ثبات بالایی دارند ایده‌آل می‌کنند.
