چگونه عرض پالس، انرژی پالس، اندازه نقطه و فلوئنس در یک سیستم لیزر پیکو با هم کار می کنند

در پزشکی زیبایی و پوست، انتقال از فناوری نانوثانیه به فناوری پیکوثانیه اغلب به عنوان یک ارتقاء جهانی به بازار عرضه می‌شود، اما موفقیت بالینی کاملاً به رابطه ریاضی دقیق بین پارامترهای نوری اصلی بستگی دارد. صاحبان کلینیک و پزشکان اغلب در مورد قدرت خام یا ادعاهای بازاریابی، مانند سریعترین مدت زمان پالس، بیش از حد شاخص می کنند، در حالی که در ارزیابی اینکه چگونه یک سیستم به صورت پویا متغیرها را متعادل می کند، ناکام هستند. ناهماهنگی این پارامترها منجر به نرخ ترخیص کالا از گمرک کمتر بهینه، افزایش خطر هیپرپیگمانتاسیون پس از التهاب (PIH) و بازگشت سرمایه ضعیف می شود. برای ارزیابی اثربخشی بالینی واقعی و مشخصات ایمنی یک لیزر پیکوثانیه ممتاز ، تصمیم گیرندگان باید تعامل الگوریتمی بین عرض پالس، انرژی پالس، اندازه نقطه، و جریان، و همچنین متغیرهای سیستم کمکی مانند سرعت تکرار و خنک‌سازی را درک کنند. این راهنما نحوه تعامل این متغیرها برای هدایت اثر فوتوآکوستیک را توضیح می‌دهد و چارچوبی برای ارزیابی فنی و تدارکات ارائه می‌دهد.

• فلوئنس یک متغیر وابسته است: فلوانس (چگالی انرژی) توسط ترکیب انرژی پالس و اندازه نقطه دیکته می شود. افزایش اندازه نقطه به طور تصاعدی جریان را کاهش می دهد مگر اینکه انرژی پالس به طور متناسب مقیاس شود.

• عرض پالس مکانیسم عمل را دیکته می کند: مدت زمان واقعی پالس پیکوثانیه مکانیسم را از فتوترمال (گرما) به فوتوآکوستیک (موج ضربه ای) تغییر می دهد، که نیاز به تنظیم دقیق برای مطابقت با زمان آرامش حرارتی و استرس هدف دارد.

• اندازه نقطه عمق نفوذ را هدایت می کند: اندازه نقاط بزرگتر به دلیل کاهش پراکندگی نوری، به نفوذ پوستی عمیق تری دست می یابد، اما برای حفظ جریان موثر، انرژی پالس پایه به طور قابل توجهی بیشتری را از موتور لیزر می طلبد.

• ایمنی حرارتی به خنک‌سازی یکپارچه نیاز دارد: درمان‌های با جریان بالا باید با خنک‌سازی اپیدرمی هماهنگ و نرخ‌های تکرار دقیق همراه شوند تا از گرم شدن زیاد و عوارض پس از التهاب جلوگیری شود.

• ارزیابی سیستم نیاز به بررسی پارامتر کل نگر دارد: یک دستگاه لیزر پیکوثانیه‌ای با کیفیت بالا Nd:YAG باید پروفیل‌های پرتوی پایدار و صاف، مدت زمان پالس قابل تنظیم و تحویل انرژی ثابت در تمام اندازه‌های نقطه‌ای را ارائه دهد تا به طور ایمن علائم مختلف را درمان کند.

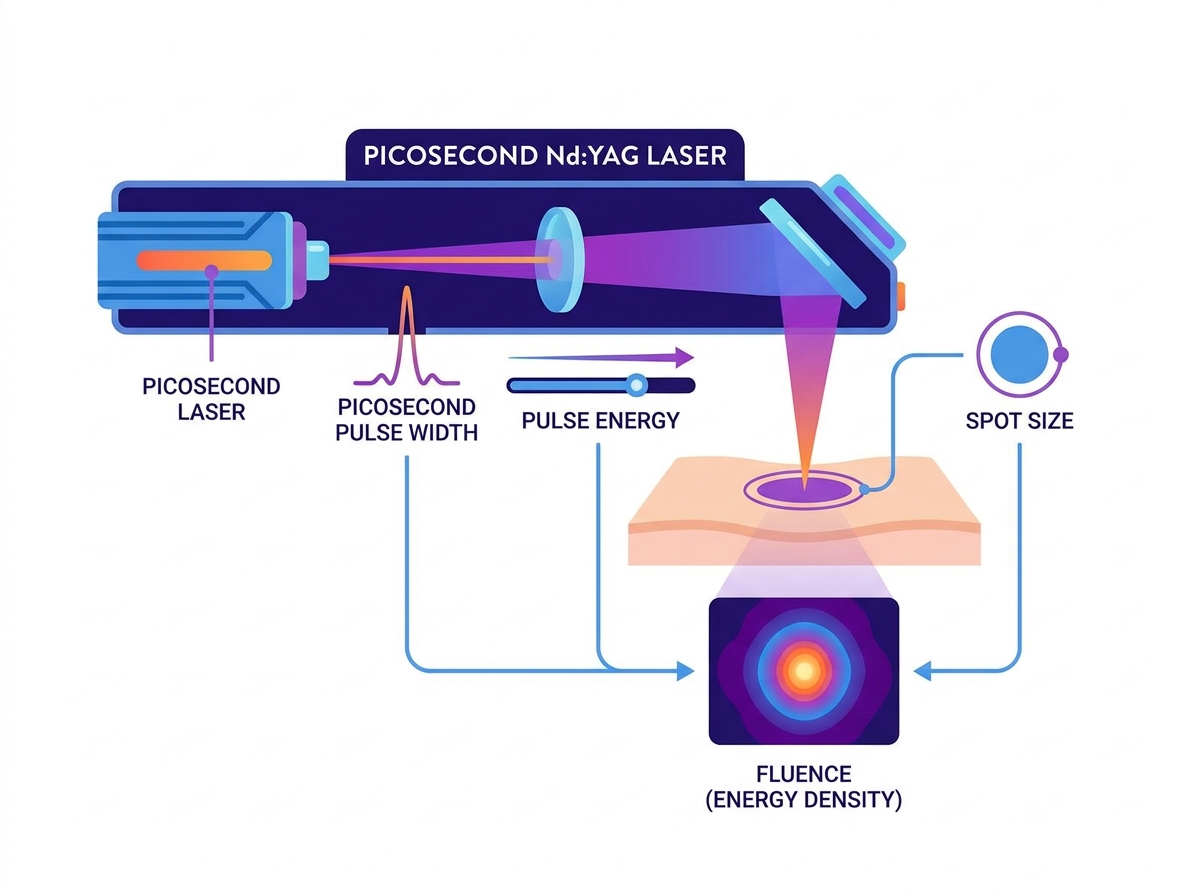

فیزیک هسته لیزر پیکوثانیه: تعریف متغیرها

عرض پالس (مدت) و اثر فوتوآکوستیک

عرض پالس مدت زمان دقیق انتشار لیزر را مشخص می کند. مهندسان این را به عنوان عرض کامل در نیمه حداکثر (FWHM) توان نوری لیزر در طول زمان اندازه گیری می کنند. کار در حوزه پیکوثانیه به معنای تحویل انرژی در تریلیونم ثانیه است. این مدت زمان بسیار کوتاه اهمیت بالینی بسیار زیادی دارد زیرا به طور اساسی نحوه تعامل انرژی لیزر با بافت انسان را تغییر می دهد.

با فراتر رفتن از زمان تنش آرام ذرات رنگدانه، سیستم باعث ایجاد شکستگی فوتومکانیکی می شود. لیزرهای نانوثانیه ای سنتی به شدت به جوش فتوترمال متکی هستند که گرمای اضافی تولید می کند که می تواند به بافت اطراف آسیب برساند. موج ضربه ای فوتو آکوستیک تولید شده توسط پالس های پیکوثانیه، رنگدانه را به قطعات میکروسکوپی بدون ایجاد آسیب حرارتی شدید به سلول های سالم مجاور می شکند. این به ماکروفاژهای بدن اجازه می دهد تا زباله ها را بسیار سریعتر و با پاسخ التهابی کمتری پاک کنند.

هنگامی که یک سیستم را ارزیابی می کنید، باید به قرائت واقعی اسیلوسکوپ از عرض پالس نگاه کنید. سیستمی که ادعا می کند 450ps است باید این مدت زمان را به طور مداوم در تمام سطوح انرژی ارائه دهد. اگر نبض به 800ps یا 900ps در تنظیمات انرژی بالاتر کشیده شود، مزیت فوتوآکوستیک را از دست می‌دهید و به پاسخ بافت فتوترمال برمی‌گردید و خطر ایجاد تاول و زخم را افزایش می‌دهید.

انرژی پالس: ظرفیت خروجی خام

انرژی پالس کل انرژی نوری ساطع شده در یک پالس را نشان می دهد. سازندگان این خروجی را بر حسب ژول یا میلی ژول (mJ) اندازه گیری می کنند. این متریک ظرفیت خروجی خام موتور لیزر را مشخص می کند. انرژی پالس بالا برای درمان اهداف پوستی عمیق یا سرسخت مانند تاتوهای حرفه ای یا ملاسما عمیق پوستی غیرقابل مذاکره است.

پیک توان با تقسیم انرژی پالس بر عرض پالس محاسبه می شود. قدرت پیک بالا به عنوان پیش نیاز درمان های موثر عمل می کند. یک سیستم ممکن است از عرض پالس بسیار کوتاهی برخوردار باشد، اما بدون انرژی پالس کافی، پیک قدرت حاصله نمی تواند خوشه های رنگدانه متراکم را بشکند. به عنوان مثال، لیزری با عرض پالس 300ps اما تنها 100mJ انرژی، قدرت پیک بالایی روی کاغذ خواهد داشت، اما انرژی کلی آن برای هدایت موثر یک نقطه بزرگ به اندازه کافی نخواهد بود.

شما به یک منبع تغذیه قوی و حفره های نوری با کیفیت بالا نیاز دارید تا انرژی پالس بالا را به طور مداوم تولید کنید. وقتی لیزر با فرکانس 10 هرتز پرتاب می شود، منبع تغذیه باید خازن ها را فورا شارژ کند. سیستم‌های ضعیف هنگام شلیک سریع، افت انرژی پالس را نشان می‌دهند که منجر به نتایج بالینی ناهموار در یک منطقه بزرگ درمانی می‌شود.

اندازه نقطه: پراکندگی نوری و عمق نفوذ

اندازه نقطه، ناحیه درمان فیزیکی در هر پالس را تعیین می کند. این پارامتر که بر حسب میلی متر اندازه گیری می شود، مستقیماً بر عمق نفوذ لیزر به پوست تأثیر می گذارد. فیزیک پراکندگی فوتون در بافت انسان این رفتار را دیکته می کند. پوست یک محیط بسیار پراکنده است، به این معنی که فوتون ها از ساختارهای سلولی جهش می کنند و حرکت رو به جلو خود را از دست می دهند.

لکه های بزرگتر پرتوهای همسوتر را در عمق درم حفظ می کنند. نقاط کوچکتر از پراکندگی نوری سریع رنج می برند که باعث می شود انرژی در نزدیکی سطح پخش شود. برای رسیدن به رنگدانه های عمیق پوستی یا جوهر خالکوبی، پزشکان باید از اندازه های بزرگ (مثلاً 8 یا 10 میلی متر) استفاده کنند. با این حال، افزایش اندازه نقطه نیاز به یک موج عظیم در انرژی پالس برای حفظ اثربخشی بالینی دارد.

اگر سعی کنید یک خال کوبی عمیق پوستی را با اندازه نقطه 2 میلی متری درمان کنید، انرژی در اپیدرم و درم پاپیلاری بالایی پخش می شود. بدون اینکه جوهر عمیق را تحت تأثیر قرار دهید، باعث آسیب به سطح خواهید شد. شما باید از اندازه نقطه بزرگتر استفاده کنید تا جریان موثر را به عمق بیشتری برسانید، به این معنی که موتور لیزر شما باید به اندازه کافی قدرتمند باشد تا از آن اندازه نقطه بزرگ در سطح فلوانس درمانی پشتیبانی کند.

Fluence: The Ultimate Clinical Metric

فلوئنس غلظت انرژی تحویلی به بافت را اندازه گیری می کند. بیان شده بر حسب ژول بر سانتی متر مربع (J/cm²)، به عنوان معیار بالینی نهایی عمل می کند. فلوئنس متغیر اصلی است که توسط اپراتور در طول یک جلسه درمان برای دستیابی به نقطه پایان بافت مورد نظر تنظیم می شود.

هدف رسیدن به آستانه آسیب کروموفور هدف است. به طور همزمان، اپراتور باید از تجاوز از آستانه آسیب بافت سالم اطراف خودداری کند. کنترل دقیق فلوانس به پزشکان اجازه می دهد تا با خیال راحت ضایعات، خالکوبی ها و بی نظمی های رنگدانه را پاک کنند. اگر شار خیلی کم باشد، درمان بی اثر است. اگر بیش از حد بالا باشد، در خطر آسیب شدید حرارتی هستید.

اپراتورها باید درک کنند که fluence یک متغیر مجزا نیست. این نتیجه انرژی پالس تقسیم بر مساحت اندازه نقطه است. هنگامی که اندازه نقطه روی هندپیس را تغییر می دهید، سیستم باید به طور خودکار انرژی پالس را تنظیم کند تا جریان درخواستی حفظ شود، یا اپراتور باید به صورت دستی انرژی مورد نیاز جدید را محاسبه کند. سیستم های پیشرفته این محاسبات را یکپارچه انجام می دهند.

معادله تحویل سیستم (نرخ تکرار و رابط هندپیس)

سرعت تکرار، تعداد پالس های لیزر در ثانیه (هرتز) را اندازه می گیرد. تحویل با فرکانس بالا زمان درمان را سرعت می بخشد اما بر تجمع حرارتی در پوست تأثیر می گذارد. اگر سیستم مدیریت حرارتی مناسبی نداشته باشد، شلیک سریع می‌تواند باعث گرمایش عمده شود. حتی اگر پالس های پیکوثانیه در درجه اول فوتو آکوستیک هستند، هنوز یک جزء حرارتی وجود دارد. شلیک با فرکانس 10 هرتز در یک منطقه کوچک به سرعت گرما ایجاد می کند.

رابط هندپیس تحویل انرژی فیزیکی را تغییر می دهد. نوک های همسو بدون توجه به فاصله از پوست، اندازه یک نقطه ثابت را حفظ می کنند، که برای رنگ آمیزی مناطق بزرگ بسیار عالی است. نوک های متمرکز انرژی را در عمق خاصی متمرکز می کنند که برای هدف گیری دقیق ضایعه مفید است. هندپیس های فرکشنال پرتو را به مناطق درمان میکروسکوپی تقسیم می کنند و پروتکل های پیشرفته جوان سازی پوست را با ایجاد شکست نوری ناشی از لیزر (LIOB) در درم ممکن می سازند.

کیفیت بازوی مفصلی نیز نقش زیادی در تحویل انرژی دارد. آینه های داخل بازو باید تراز کامل را حفظ کنند. اگر بازو ضربه خورده باشد یا آینه ها ضعیف شوند، نیمرخ پرتو حتی قبل از رسیدن به هندپیس تغییر شکل می دهد و جریان واقعی تحویل به بیمار را تغییر می دهد.

رابطه الگوریتمی: چگونه پارامترها با هم کار می کنند

فلوئنس در مقابل اندازه نقطه (قانون مربع معکوس)

فلوانس و اندازه نقطه یک واقعیت ریاضی سفت و سخت مشترک دارند. فلوئنس با مربع شعاع اندازه نقطه نسبت معکوس دارد. این یک تجارت بالینی قابل توجه در طول درمان ایجاد می کند. شما نمی توانید به سادگی اندازه نقطه را بدون درک افت نمایی در چگالی انرژی افزایش دهید.

دوبرابر کردن اندازه نقطه باعث کاهش ضریب نفوذ به اندازه چهار می شود. درمان اهداف عمیق پوستی به یک موتور لیزری نیاز دارد که قادر به تولید انرژی پالس عظیم باشد. فقط سیستم های با ظرفیت بالا می توانند جریان درمانی را در اندازه های بزرگ حفظ کنند. سیستم‌های ضعیف، اپراتورها را مجبور می‌کنند تا اندازه نقطه را کوچک کنند تا به جریان کافی برسند، عمق نفوذ را قربانی کرده و خطر آسیب اپیدرمی را افزایش دهند.

همانطور که جدول نشان می دهد، حرکت از یک نقطه 4 میلی متری به یک نقطه 8 میلی متری به چهار برابر انرژی پالس نیاز دارد تا دقیقاً همان سیال را حفظ کند. اگر لیزر شما به حداکثر 800 میلی‌ژول برسد، از نظر فیزیکی نمی‌توانید با اندازه نقطه 8 میلی‌متری به 2.0 ژول بر سانتی‌متر مربع برسید. شما مجبور می شوید تا یک نقطه 6 یا 4 میلی متری پایین بیایید، که عمق نفوذ شما را کاهش می دهد و اثر پراکندگی را افزایش می دهد.

عرض پالس در مقابل فلوئنس (مدیریت آستانه آسیب)

کاهش مدت زمان پالس باعث افزایش توان در هر ناحیه می شود. این به طور موثر آستانه جریان مورد نیاز برای دستیابی به تخریب فوتومکانیکی را کاهش می دهد. پالس‌های کوتاه‌تر با شدت و سرعت بیشتری به هدف برخورد می‌کنند و موج صوتی شدیدتری با انرژی کل کمتر ایجاد می‌کنند.

این رابطه پوشش ایمنی رویه را دیکته می کند. عرض پالس کوتاه تر به پزشکان اجازه می دهد تا در جریانات کلی پایین تر به تخریب مکانیکی هدف دست یابند. جریان کمتر به معنای گرمای کمتر است که مستقیماً اپیدرم را از آسیب حرارتی محافظت می کند. اگر یک لیزر واقعی 300ps دارید، ممکن است به فاصله 1.5 ژول بر سانتی‌متر مربع دست پیدا کنید، در حالی که یک لیزر 750 ثانیه ممکن است برای رسیدن به همان شکستگی مکانیکی به 3.0 ژول بر سانتی‌متر مربع نیاز داشته باشد و دو برابر گرمای بیشتری را به بافت می‌ریزد.

با این حال، کوتاهتر همیشه برای هر نشانه بهتر نیست. نبض های بسیار کوتاه می توانند باعث پاشیده شدن بیش از حد بافت یا پورپورا شوند اگر هدف جذب بالایی داشته باشد. به همین دلیل است که پهنای پالس قابل تنظیم در سیستم‌های پیشرفته رایج‌تر می‌شود و به اپراتور اجازه می‌دهد موج صوتی را با چگالی خاص هدف مطابقت دهد.

الگوریتم های تطبیق اندازه هدف و طول موج-عرض پالس

تطبیق قطر هدف با عرض پالس خاص نیاز به یک رویکرد الگوریتمی دارد. میکروذرات جوهر تاتو نسبت به ساختارهای بزرگ ملانوسیتی پوستی واکنش متفاوتی نشان می دهند. عرض پالس باید با ابعاد فیزیکی هدف هماهنگ باشد تا رزونانس صوتی به حداکثر برسد.

پزشکان باید حداقل دوز اریتم (MED) را بر اساس آستانه آسیب خاص بافت هدف تعیین کنند. این از درمان بیش از حد جلوگیری می کند و آسیب های جانبی را به حداقل می رساند. تطبیق دقیق تضمین می کند که انرژی بدون جوشاندن آب یا خون اطراف، رنگدانه را خرد می کند.

1. عمق و چگالی کروموفور مورد نظر را شناسایی کنید (به عنوان مثال، خالکوبی آماتور در مقابل حرفه ای).

2. طول موج مناسب را بر اساس طیف جذب رنگ مورد نظر انتخاب کنید.

3. برای اطمینان از عمق نفوذ کافی، بزرگترین اندازه نقطه ممکن را انتخاب کنید.

4. فلوانس مورد نیاز را بر اساس نقطه پایانی بالینی محاسبه کنید (به عنوان مثال، یخ زدگی فوری برای خالکوبی).

5. پهنای پالس را (در صورت تنظیم) تنظیم کنید تا با زمان آرامش حرارتی اندازه ذرات خاص مطابقت داشته باشد.

6. یک نقطه آزمایش انجام دهید و 10-15 دقیقه صبر کنید تا پاسخ بافت قبل از ادامه درمان کامل ارزیابی شود.

ادغام طول موج در دستگاه لیزر پیکوثانیه Nd:YAG

یک دستگاه لیزر پیکو ثانیه ای استاندارد Nd:YAG از طول موج های 1064 نانومتر و 532 نانومتر استفاده می کند. این طول موج ها به طور منحصر به فردی با عرض پالس، اندازه نقطه و سیال تعامل دارند. طول موج 1064 نانومتر عمیقا نفوذ می کند و رنگدانه های تیره مانند جوهر سیاه و آبی تیره و همچنین ملانین پوستی عمیق را هدف قرار می دهد. ضریب جذب ملانین کمتری نسبت به طول موج‌های کوتاه‌تر دارد و برای پوست‌های تیره‌تر ایمن‌تر است.

طول موج 532 نانومتر کم عمق می ماند و رنگدانه های قرمز، زرد و نارنجی و همچنین ضایعات اپیدرمی سطحی را هدف قرار می دهد. از آنجایی که 532 نانومتر به شدت توسط ملانین و هموگلوبین جذب می شود، برای جلوگیری از ایجاد تاول و PIH، به ویژه در پوست های Fitzpatrick III و بالاتر، به احتیاط شدید، جریان کمتر و خنک کننده قوی نیاز دارد.

سیستم‌های پیشرفته همچنین ممکن است از هندپیس‌های رنگ (مانند 585 نانومتر یا 650 نانومتر) برای هدف قرار دادن رنگ‌های سرسخت خاص مانند آبی آسمانی یا سبز استفاده کنند. این هندپیس‌های رنگ، طول موج پایه 532 نانومتری را تبدیل می‌کنند که به طور ذاتی منجر به از دست دادن انرژی کل پالس می‌شود. بنابراین، موتور لیزر پایه باید فوق‌العاده قدرتمند باشد تا انرژی کافی را از طریق یک هندپیس تبدیل رنگ برای حفظ روانی درمانی فشار دهد.

معیارهای موفقیت بالینی: ترجمه فیزیک به نتایج بیمار

ویژگی هدف و شکستگی فوتومکانیکی انتخابی

تنظیم پهنای پالس و جریان با ابعاد خاص هدف مطابقت دارد. جوهر خالکوبی متراکم به تنظیمات متفاوتی نسبت به ملاسما منتشر نیاز دارد. اپراتور باید پارامترها را شماره گیری کند تا انرژی را کاملاً در ساختار هدف محدود کند. برای یک خال کوبی سیاه و سفید متراکم و حرفه ای، به قدرت پیک بالا و اندازه نقطه بزرگ نیاز دارید تا موج صوتی را به عمق درم که ماکروفاژها در آن قرار دارند هدایت کند.

این رویکرد الگوریتمی از آسیب حرارتی جانبی جلوگیری می کند. هنگامی که انرژی محدود می ماند، هدف به طور تمیز می شکند. بافت اطراف دست نخورده باقی می ماند که منجر به زمان بهبودی سریع تر و نتایج زیبایی برتر می شود. اگر از فلوئنس بیش از حد روی یک هدف منتشر مانند ملاسما استفاده کنید، به دلیل التهاب بیش از حد، در معرض خطر ایجاد پاسخ هایپرپیگمانتاسیون برگشتی هستید.

موفقیت بالینی با نرخ کلیرانس در هر جلسه اندازه گیری می شود. یک سیستم به درستی کالیبره شده یک خالکوبی را در جلسات کمتری پاک می کند زیرا هر پالس به طور موثر لایه ای از جوهر را خرد می کند. یک سیستم ضعیف فقط جوهر را گرم می‌کند و باعث آسیب بافتی بدون پاکسازی قابل‌توجه می‌شود که منجر به ناامیدی بیمار و زخم احتمالی می‌شود.

نقش خنک کننده فعال و روش های تماس

خنک کننده فعال اپیدرم آستانه آسیب اپیدرمی را تغییر می دهد. خنک کننده تماسی یکپارچه یا هوا به کمک سرما از سطح محافظت می کند در حالی که انرژی در زیر نفوذ می کند. این برای راحتی و ایمنی بیمار حیاتی است. خنک کردن گرمای نهان ایجاد شده در اثر جذب فوتون ها در اپیدرم را از بین می برد و از تشکیل تاول ها جلوگیری می کند.

درمان های با سرعت تکرار بالا نیاز به اتلاف حرارتی پیشرفته دارند. شلیک سریع باعث ایجاد گرما در بافت می شود. بدون خنک کردن، این گرمایش عمده منجر به PIH می شود، به خصوص در انواع پوست تیره تر فیتزپاتریک. خنک‌سازی مناسب به اپراتورها اجازه می‌دهد تا به طور ایمن نفوذ بالا را حفظ کنند و مرزهای اثربخشی بالینی را بدون عبور از قلمرو رویدادهای نامطلوب پیش ببرند.

هنگام استفاده از هندپیس‌های کسری برای تولید LIOB، خنک‌سازی از اهمیت کمتری برخوردار است زیرا انرژی تکه تکه می‌شود و جزایر بافت سالم را ترک می‌کند تا گرما را دفع کنند. با این حال، برای برداشتن یا تونینگ خالکوبی با پرتو کامل، یک سیستم خنک کننده هوای اجباری اختصاصی (مانند چیلر زیمر) عملاً برای حفظ مشخصات حرارتی ایمن در طول عمل اجباری است.

ارزیابی سیستم های لیزر پیکوثانیه برای تدارکات

شناسایی سیستم‌های Picosecond واقعی در مقابل "Pico-Domain"

استعلام برگه مشخصات سازنده بسیار مهم است. بسیاری از دستگاه‌ها ادعا می‌کنند که سرعت «پیکو دامنه» دارند، اما نزدیک‌تر به مدت زمان نانوثانیه عمل می‌کنند (مثلاً 900 ثانیه). یک سیستم واقعی، پالس‌های پایدار را در کمتر از 1000 پیکوثانیه، معمولاً در محدوده 300 تا 450 ثانیه ارائه می‌کند. باید از سازنده اطلاعات اسیلوسکوپ شخص ثالث را بخواهید که ثابت کند عرض پالس در حداکثر انرژی خروجی ثابت می ماند.

مراقب پرچم قرمز در مورد انرژی پالس باشید. برخی از سیستم‌ها ادعا می‌کنند که سرعت‌های بسیار کوتاه دارند، اما انرژی لازم برای حفظ روان درمانی در اندازه‌های بالینی قابل دوام را ندارند. این منجر به درمان های کم عمق و بی اثر می شود. اگر برگه مشخصات حداکثر انرژی 300 میلی ژول را در 1064 نانومتر نشان دهد، آن سیستم برای هدایت یک نقطه 8 میلی متری به طور موثر تلاش می کند و توانایی شما را برای درمان اهداف عمیق پوستی محدود می کند.

1. درخواست تأیید اسیلوسکوپ مستقل عرض پالس در حداکثر انرژی.

2. حداکثر فلوانس موجود در اندازه نقطه 8 میلی متر را با استفاده از حداکثر انرژی پالس اعلام شده محاسبه کنید.

3. ظرفیت منبع تغذیه (اندازه‌گیری شده بر حسب وات یا کیلوولت آمپر) را بررسی کنید تا مطمئن شوید که می‌تواند نرخ‌های تکرار بالا را بدون افت انرژی حفظ کند.

4. ساختار بازوی مفصلی را بررسی کنید. به دنبال اپتیک متعادل و با انتقال بالا باشید.

5. پروفیل پرتو را روی کاغذ حرارتی آزمایش کنید تا یکنواختی و عدم وجود نقاط داغ را بررسی کنید.

قابلیت تنظیم و کسری (رابط لیزری Handpiece)

پهنای پالس قابل تنظیم ارزش بالینی فوق العاده ای ارائه می دهد. انتقال از 450ps به 750ps به اپراتورها این امکان را می دهد تا اندازه ها و عمق های مختلف هدف را بررسی کنند. سیستم های با مدت زمان ثابت، تطبیق پذیری درمان را محدود می کنند. برای مثال، ممکن است یک سری حذف خالکوبی را با یک پالس پیکوثانیه طولانی‌تر شروع کنید تا سنگ‌های جوهر بزرگ را بشکنید، سپس در جلسات بعدی به پالس کوتاه‌تر تغییر دهید تا گرد و غبار ریز باقی مانده را پودر کنید.

هندپیس های فرکشنال از آرایه های لنز پراش یا آرایه های میکرولنز استفاده می کنند. این اپتیک ها شکست نوری ناشی از لیزر (LIOB) را در درم ایجاد می کنند. LIOB باعث جوانسازی پوست و بازسازی کلاژن بدون شکستن سطح اپیدرم می شود. کیفیت آرایه کسری قوام حفره های LIOB را تعیین می کند. آرایه های ارزان توزیع انرژی نابرابر تولید می کنند که منجر به نتایج بالینی نامنظم می شود.

باید ارزیابی کنید که جابجایی بین حالت پرتو کامل و کسری چقدر آسان است. سیستم‌هایی که از شما می‌خواهند پیچ ​​لنزها را باز کنید یا هندپیس‌های سنگین را تعویض کنید، روند کار بالینی را کاهش می‌دهند. سیستم‌های مدرن از پیوست‌های مغناطیسی یا اپتیک‌های داخلی خودکار برای تعویض فوری حالت‌ها استفاده می‌کنند که توان عملیاتی را بهبود می‌بخشد و خطر افتادن قطعات نوری گران قیمت را کاهش می‌دهد.

کیفیت پروفیل پرتو (Flat-Top در مقابل Gaussian)

ریاضی پارامتر فقط در صورتی کار می کند که پروفیل پرتو یکنواخت باشد. یک پرتو صاف واقعی انرژی را به طور مساوی در کل اندازه نقطه توزیع می کند. این امر تعامل بافتی ثابت از لبه به لبه را تضمین می کند. هنگامی که دستگاه را روی 2.0 J/cm² تنظیم می‌کنید، یک پرتو سطح صاف دقیقاً آن را در کل دایره 8 میلی‌متری ارسال می‌کند.

پرتوهای گاوسی دارای نقاط داغ با شدت بالا در مرکز و انرژی فرعی در لبه های بیرونی هستند. این نمایه در حالی که محیط را درمان نشده باقی می گذارد، خطر ایجاد تاول مرکزی را به همراه دارد. اگر مرکز یک پرتو گاوسی به 4.0 ژول بر سانتی‌متر مربع برسد در حالی که لبه‌ها به 0.5 ژول بر سانتی‌متر مربع کاهش یابد، باعث خونریزی دقیق در مرکز و فاصله صفر در لبه‌ها می‌شوید. همیشه قبل از تهیه، عیب‌یابی پروفیل پرتو را درخواست کنید.

با بالا رفتن سن و کثیف شدن آینه ها، کیفیت پروفیل پرتو به مرور زمان کاهش می یابد. شما باید برنامه نگهداری را در نظر بگیرید. سیستم‌های پیشرفته شامل دوربین‌های نمایه پرتو داخلی هستند که به اپراتور هشدار می‌دهند که کیفیت پرتو به زیر یک آستانه ایمن کاهش یابد و از آسیب تصادفی بیمار جلوگیری کند.

ریسک های پیاده سازی و مبادلات عملیاتی

تخریب نوری و آسیب با پیک توان بالا

پیک توان بالا به مرور زمان اپتیک را تخریب می کند. انرژی شدید بر بازوهای مفصلی، آینه ها و آرایه های کسری فشار وارد می کند. عملکرد پایدار با جریان بالا این سایش و پارگی را تسریع می کند. در صورت ورود گرد و غبار به داخل مفاصل مهر و موم شده، پوشش‌های آینه‌های داخل بازوی مفصلی می‌توانند حفره‌ای ایجاد کنند یا بسوزند.

کلینیک ها باید دوام این اجزا را ارزیابی کنند. اپتیک های ارزان قیمت تولید شده تحت بارهای پیکوثانیه شکسته یا ابری می شوند. برای حفظ ایمنی تحویل انرژی، تعمیر و نگهداری منظم و بررسی های تراز اجباری است. بسته به حجم بیمار، باید هر 12 تا 18 ماه برای تعویض لامپ و ترازهای نوری بودجه اختصاص دهید.

هنگامی که یک بازوی مفصلی از تراز خارج می شود، پرتو به لبه دیافراگم هندپیس برخورد می کند و باعث اتلاف انرژی و اعوجاج پرتو می شود. اپراتورها باید برای تشخیص علائم تخریب نوری، مانند افت ناگهانی اثربخشی بالینی یا شکل نامتقارن پرتو روی پوست، آموزش ببینند.

ثبات نرخ تکرار تحت حداکثر بار روانی

وقتی به حداکثر تنظیمات فشار داده می شود، افت انرژی در سیستم های پایین تر رخ می دهد. کارکرد با حداکثر هرتز و فلوئنس منبع تغذیه را تحت فشار قرار می دهد. انرژی ناسازگار پالس به پالس نتایج بالینی را به خطر می اندازد. اگر دستگاه را روی 10 هرتز و 1000 میلی ژول تنظیم کنید، اولین پالس ممکن است به هدف برخورد کند، اما پالس های دو تا ده ممکن است به 600 میلی ژول کاهش یابد زیرا خازن ها نمی توانند به اندازه کافی سریع شارژ شوند.

یک سیستم قوی بدون توجه به میزان تکرار، تحویل انرژی را ثابت نگه می دارد. دستگاه را تحت حداکثر بار در طول نمایش آزمایش کنید تا پایداری منبع تغذیه را تأیید کنید. لیزر را با حداکثر انرژی و حداکثر هرتز روی یک تکه کاغذ حرارتی شلیک کنید و به صدای ضربه آکوستیک گوش دهید. صدا و علامت سوختگی باید برای هر پالس یکسان باشد.

ثبات ضعیف نه تنها بر نتایج بالینی تأثیر می گذارد، بلکه خطر پاسخ های غیرقابل پیش بینی بافتی را نیز افزایش می دهد. اگر انرژی به طور تصادفی افزایش یابد، ممکن است تاول ناگهانی ایجاد کنید. ارائه توان ثابت مشخصه یک سیستم لیزری مهندسی شده است.

آموزش اپراتور و استانداردسازی پروتکل

خطر خطای اپراتور زیاد است. این لیزرها در مرز شکست نوری عمل می کنند. محاسبات اشتباه جزئی در اندازه لکه یا فلوئنس می تواند باعث ایجاد تاول یا اسکار شدید شود. از آنجایی که اثر فوتوآکوستیک بسیار قدرتمند است، آسیب بافت فورا اتفاق می افتد. اگر تنظیمات اشتباه باشد، زمانی برای واکنش وجود ندارد.

الگوریتم های بالینی قوی و ارائه شده توسط سازنده ضروری است. کلینیک ها نیاز به پشتیبانی فنی مستمر و استانداردسازی پروتکل دارند. آموزش کامل به اپراتورها اطمینان می دهد که فیزیک پشت رابط را درک می کنند. آنها باید بدانند که چرا یک پارامتر را تنظیم می کنند، نه اینکه فقط یک برگه تقلب را دنبال کنند.

پروتکل های استاندارد شده باید بر اساس نوع پوست فیتزپاتریک، عمق هدف و موقعیت آناتومیکی شروع را دیکته کنند. به عنوان مثال، درمان خالکوبی روی مچ پا، به دلیل تفاوت در عروق و ظرفیت التیام بخشی، به نوسانات کمتر و فواصل بیشتر بین جلسات در مقایسه با درمان پشت نیاز دارد. اپراتورها باید تمام پارامترهای مورد استفاده در هر جلسه را برای ردیابی پیشرفت و تنظیم الگوریتم ها بر اساس آن مستند کنند.

پایان

اثربخشی بالینی یک سیستم پیکوثانیه با یک متریک مشخص نمی شود. این بستگی به توانایی سیستم برای حفظ انرژی پالس بالا و جریان یکنواخت در اندازه‌های نقطه بالینی مرتبط در مدت زمان پالس بسیار کوتاه و پایدار دارد. هنگام ارزیابی یک ماشین، سازندگانی را که داده‌های مهندسی شفاف در مورد قدرت پیک، یکنواختی پروفیل پرتو، نرخ‌های تکرار پایدار تحت بار، و مکانیسم‌های خنک‌کننده یکپارچه ارائه می‌دهند، اولویت بندی کنید. سیستم‌هایی را که بین عمق نفوذ و انرژی درمانی سازش ایجاد می‌کنند دور بریزید.

• قبل از تصمیم گیری برای خرید، کاغذهای سفید بالینی را درخواست کنید که شواهد بافت شناسی مربوط به پاکسازی فوتوآکوستیک و تشکیل LIOB را شرح دهد.

• برای بررسی پایداری پرتو در حداکثر پارامترها بر روی کاغذ حرارتی برای تأیید سازگاری پروفیل بالای تخت، یک نمایش در کلینیک درخواست کنید.

• شرایط ضمانت مربوط به تخریب نوری، طول عمر لامپ فلاش و پوشش همراستایی بازوی مفصلی را بررسی کنید.

• برای به حداقل رساندن خطای اپراتور، پروتکل های درمانی استانداردی را بر اساس الگوریتم های عمق هدف و اندازه نقطه ایجاد کنید.

• برای اطلاع از مشخصات فنی دقیق و برنامه های تعمیر و نگهداری، مستقیماً با سازنده تماس بگیرید.

سوالات متداول

س: اندازه نقطه چگونه بر نفوذ در لیزر پیکو ثانیه ای تأثیر می گذارد؟

ج: فلوانس با مربع اندازه نقطه نسبت معکوس دارد. افزایش اندازه نقطه به طور چشمگیری جریان را کاهش می دهد مگر اینکه انرژی پالس لیزر به طور همزمان افزایش یابد. شما به انرژی پالس بالایی نیاز دارید تا جریان موثر در اندازه های نقطه بزرگتر را حفظ کنید.

س: چرا پهنای نبض در پاک کردن خالکوبی مهم است؟

پاسخ: عرض پالس باید کوتاهتر از زمان کاهش تنش ذره جوهر باشد. عرض پالس پیکوثانیه جوهر را از طریق یک موج ضربه ای فوتو آکوستیک خرد می کند و به گرمای کمتری نیاز دارد و آسیب کمتری به بافت اطراف نسبت به لیزرهای نانوثانیه ای وارد می کند.

س: تفاوت بین قدرت پیک و انرژی پالس چیست؟

پاسخ: انرژی پالس کل مقدار انرژی است که در یک پالس (میلی ژول) تحویل داده می شود، در حالی که توان پیک، انرژی پالس تقسیم بر عرض پالس (مگاوات) است. لیزرهای پیکوثانیه با فشرده سازی انرژی در مدت زمان بسیار کوتاه، به اوج قدرت عظیمی دست می یابند.

س: آیا لیزر پیکو ثانیه ای می تواند تمام رنگ های تاتو را درمان کند؟

پاسخ: بله، به شرطی که سیستم دارای طول موج های متعدد باشد. یک طول موج 1064 نانومتری جوهرهای تیره را مانند سیاه و آبی درمان می کند، در حالی که طول موج 532 نانومتر به طور موثر رنگدانه های قرمز، زرد و نارنجی را هدف قرار می دهد.

س: خرابی نوری ناشی از لیزر (LIOB) چیست؟

پاسخ: LIOB پدیده ای است که توسط هندپیس های کسری ایجاد می شود. این حفره های فوتومکانیکی میکروسکوپی در درم ایجاد می کند بدون اینکه به اپیدرم آسیب برساند و باعث تولید شدید کلاژن و الاستین برای جوان سازی پوست می شود.

س: چرا یک پروفیل تیر مسطح لازم است؟

A: یک پرتو با سقف صاف توزیع یکنواخت انرژی را در کل نقطه درمان تضمین می کند. این کار از نقاط داغ خطرناکی که باعث ایجاد تاول می شوند جلوگیری می کند و نقاط سردی را که منجر به پاکسازی ناهموار می شوند از بین می برد.

س: میزان تکرار چگونه بر ایمنی بیمار تأثیر می گذارد؟

A: نرخ تکرار بالا انرژی را سریعتر تحویل می دهد، که می تواند باعث تجمع گرما در بافت شود. بدون خنک سازی اپیدرمی کافی، این گرمایش عمده خطر آسیب حرارتی و هایپرپیگمانتاسیون پس از التهاب را افزایش می دهد.
